Lähes jokaisen vaarallisen alueen lämpökaapelipäätöksen voi rajata neljään kysymykseen: mitä alueluokitus sallii, missä lämpötilaluokassa kaapelin tulee pysyä, mitä tehtävää sen tulee suorittaa ja onko pääteillä ja ohjauksilla sama hyväksyntä kuin kaapelilla. Vastaa niihin tässä järjestyksessä, niin lyhyt lista putoaa yleensä kahteen tai kolmeen ehdokkaaseen.
6 tuuman kondenssivesilinja tekee asian. Se tarvitsee 80 °C:n ylläpitolämpötilan, näkee 150 °C:n höyrynpoiston kahdesti vuodessa, istuu vyöhykkeen 1 alueella, jossa on IIB-kaasuryhmä ja T3-luokka, ja kulkee 320 metriä. Muuta yksi tosiasia ja vastaus muuttuu. Eista höyrynpoisto 200 °C:seen ja mineraalieristetystä kaapelista tulee ainoa turvallinen vaihtoehto. Venytä juoksu 3 km:iin ja ihovaikutteinen jäljitys alkaa kilpailla.
Neljä päätöstä merkityksellisessä järjestyksessä
Käytä näitä neljää suodatinta ennen luettelon avaamista, koska jokainen poistaa vaihtoehdot sen sijaan, että lisää niitä.
- Alueluokitus ja kaasu- tai pölyryhmä. Vyöhyke 1, vyöhyke 2, ryhmä ja pölyluokitus määräävät, mitä ylipäätään voidaan asentaa.
- Lämpötilaluokka ja suurin prosessilämpötila. Tämä määrittää kaapelin vaipan pintalämpötilan katon, ei vain putken.
- Velvollisuus. Ylläpidä lämpötilaa, putken kokoa, eristystä, ympäristöä, syöttöjännitettä ja käyntipituutta määritä todella tarvitsemasi watit metriä kohti.
- Järjestelmän laitteisto. Kylmäjohdot, kytkentärasiat, termostaatit, anturit ja maasulkusuoja ratkaisevat, kestääkö hyväksyntä asennuksen jälkeen.
Käännä järjestys ja saat klassisen projektin epäonnistumisen: kaapeli ostettu hinnalla, sitten uusi suunnittelu kuusi viikkoa ennen käynnistystä, koska kytkentärasia oli IP66 eikä Ex e.
Vaihe 1: Lue alueluokitus ja lämpötilaluokka yhdessä
Zone ja Division kuvaavat samaa riskiä eri paperityöllä
IEC- ja ATEX-käytäntö jakaa tehtaan vyöhykkeisiin, kun taas Pohjois-Amerikassa käytetään jakoja. Alue 1 vastaa pääpiirteissään luokkaa I, osasto 1 ja vyöhyke 2 vastaa luokkaa 2. Käytännön seuraus on yksinkertainen: Division 2 -sertifioitu kaapeli ei täytä Vyöhyke 1 -spesifikaatiota, vaikka nämä kaksi kuvausta kuulostavat tarjousasiakirjassa keskenään korvattavissa olevilta.
| Sijainti (IEC / ATEX) | Pohjois-Amerikan vastine | Mitä se tarkoittaa lämmön jäljittämisessä |
|---|---|---|
| Alue 0 | Luokka I, Division 1 (harvinainen) | Jäljitys tavallisesti poissuljettu; vain luonnostaan vaarattomat piirit |
| Zone 1 | Luokka I, Division 1 | Ex e tai Ex d jäljitys sertifioiduilla päätteillä; useimmat petrokemian linjat |
| Alue 2 | Luokka I, Division 2 | Alempi suojaustaso hyväksytty; vikaikkuna on lyhyt, ei nolla |
| Alue 21 / 22 | Luokka II, Division 1/2 | Pölytiiviit kotelot sekä pintalämpötilan säätö |
Lämpötilaluokka on pintaraja, ei tuotteen luokitus
Läsnä olevan kaasun tai pölyn lämpötilaluokka rajoittaa kaiken alueen sisälle asennetun pintalämpötilan: 450 °C T1:lle, 300 °C T2:lle, 200 °C T3:lle, 135 °C T4:lle, 100 °C T5:lle ja 85 °C T6:lle. Vaipan lämpötila asetetaan sen mukaan, kumpi on kuumempi, prosessineste tai kaapelin oma lähtö, ja siihen useimmat projektit jäävät kiinni.
- 100 °C:n viiva T4-alueella (135 °C) jättää vain 35 °C ylätilaa.
- 150 °C:n höyrynpoistojakso sulkee pois kaikki T5- tai T6-luokituskaapelit.
- Hallittu rakenne, jossa termostaatti tai rajoitin estää kaapelin saavuttamasta maksimiaan, on usein ainoa tapa pitää korkeatehoinen kaapeli matalan lämpötilaluokan sisällä.
Lue lisätietoja vikatiloista, joita sertifiointi ei yksin estä ovatko itsesäätyvät lämpökaapelit turvallisia käytettäväksi vaarallisilla alueilla .
Vaihe 2: Yhdistä kaapeliperhe tehtävään
Useimmissa vyöhykkeen 1 putkistoissa alle 150 °C:ssa itsesäätyvä tai tehoa rajoittava teippi on halvin yhteensopiva ratkaisu. Sen yläpuolella tai siellä, missä ilmakehä hyökkää polymeereihin, mineraalieristetty kaapeli voittaa. Useiden kilometrien pituisissa putkissa ihovaikutusten jäljitys on ainoa käytännöllinen vaihtoehto.
| Kaapeliperhe | Tyypillinen huoltoalue | Leikkaa sopivaan pituuteen paikan päällä | Paras istuvuus |
|---|---|---|---|
| Itsesäätyvä | Pakkassuoja 120 - 150 °C | Kyllä | Vyöhykkeen 1 tai 2 putki-, säiliö- ja instrumenttilinjat |
| Tehoa rajoittava | Noin 110-150 °C | Kyllä | Keskipitkät linjat, jotka tarvitsevat suurempaa tulostustiheyttä |
| Vakioteho | 150-250 °C ja yli | Rinnakkais kyllä, sarja nro | Korkean lämpötilan linjat kontrolloidulla suunnittelulla |
| Mineraalieristetty | 400 °C ja yli | Ei, tehdaspituudet | Korkea lämpötila, korroosio, mekaaninen väärinkäyttö |
| Ihovaikutus | Pitkät siimat, jopa noin 200 °C | No | Useita kilometrejä pitkiä putkia |
Tehoa rajoittava kaapeli, kuten ACCCT-sarja, on kahden ääripään välissä: sen lähtö on paljon vakaampi kuin itsesäätyvä nauha, ja se voidaan silti leikata sopivaan pituuteen paikan päällä, millä on merkitystä, kun linjaa muutetaan rakentamisen aikana.
ACC-CT tehoa rajoittavat lämmön seurantakaapelit prosessilinjoille Vakaa tehonrajoitusteho, joustavuus kentällä leikkauspituuteen ja kemikaaleja kestävät vaipat sopivat prosessin lämpötilan ylläpitoon ja pakkassuojaukseen modifioiduilla linjoilla. Näytä tuote → Mineraalieristeinen kaapeli on varoitusvaihtoehto, josta tulee usein ensimmäinen valinta kuumissa tai mekaanisesti alttiissa linjoissa, koska se sietää vaippalämpötiloja, joihin polymeeri ei pääse, ja sen metallivaippa antaa johtimelle todellisen mekaanisen suojan.
Vaihe 3: Tuppi, punos ja korroosiokysymys
Polymeeritakit eivät ole keskenään vaihdettavissa
Vakio PVC-vaipat kuuluvat kotitalouksien pakkassuojaan, eivät prosessiyksikköön. Fluoripolymeerivaipat kestävät hiilivetyjä ja useimpia liuottimia, mutta ne pehmenevät silti korkeassa lämpötilassa ja jotkut aromaattiset aineet tunkeutuvat niihin vuosien käytön aikana.
Metallivaipat ovat olemassa, koska jotkut ilmakehät syövät polymeerejä
Offshore-alustat, kloridipitoiset jäähdytysvesialueet ja hapan palvelu tuhoavat ruostumattoman teräksen punoksen nopeasti, minkä vuoksi Alloy 825 -vaippa on olemassa. Kloridirajoitetuissa eritelmissä vaipan valinta on korroosiopäätös, ei markkinointipäätös.

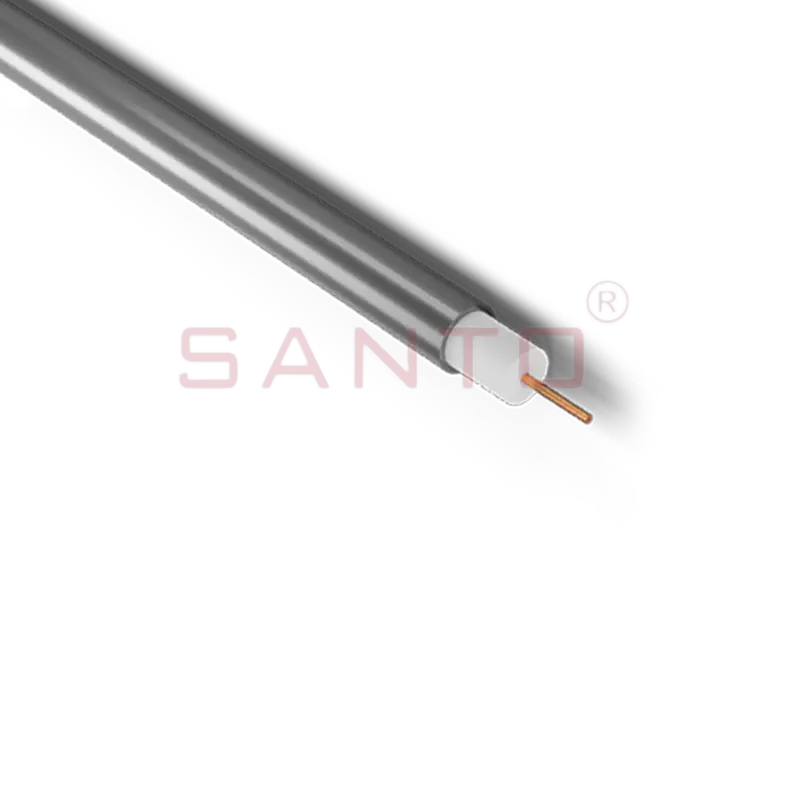

Alloy 825 -vaippainen, mineraalieristetty lämmityskaapeli vaarallisille alueille Korroosionkestävä MI-lämpöjäljitys korkean lämpötilan jäätymissuojaan ja lämpötilan ylläpitämiseen kloridipitoisissa offshore-, öljy-, kaasu-, kemikaali- ja energiapalveluissa. Näytä tuote → Vaihe 4: Päätteet, säätimet ja maasulkusuojaus
Kaapelin vaara-alueen sertifikaatti pysähtyy sen kylmään johtoon. Riippumatta siitä, mihin kylmälyijy laskeutuu, on oltava sama vyöhyke, kaasuryhmä ja lämpötilaluokka, tai asennus ei ole vaatimusten mukainen riippumatta siitä, kuinka hyvä kaapeli on.
- Jakorasiat Ex e- tai Ex d -versioina, joissa sertifioidut kaapeliläpiviennit sovitetaan kaapelin halkaisijaan.
- Vaarallisten alueiden termostaatit, joko putkilinjan induktio- tai pintatunnistintyypit, joten piiri kytkeytyy kuormitukseen ympäristön arvauksen sijaan.
- Ex-hyväksytyt lämpötila-anturit. MMP-PT100Ex-sarjan lämpötila on jopa 482 °C, mikä kattaa höyrynpoiston ja korkean lämpötilan jäljitystehtävät.
- Maasulkusuojaus jokaisessa haarassa. Sekä IEC-käytäntö että NEC 427.22 odottavat sitä, ja 30 mA on yleinen laukaisutaso.

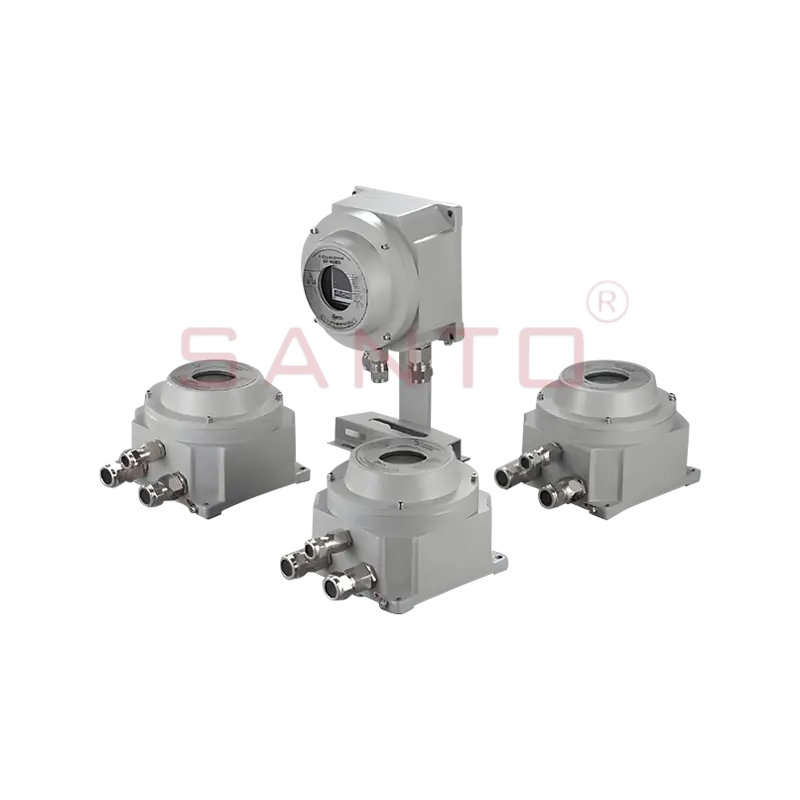

HDBK-WK Räjähdyssuojattu lämpötilansäädin sähköiseen lämmönseurantaan Älykäs terminaalin lämpötilan säätölisävaruste, joka korvaa mekaaniset termostaatit, suojaus-, varoitus-, valvonta- ja viestintätoiminnot sähköisiin jäljitysjärjestelmiin. Näytä tuote → Käyttöönotto- ja huoltotarkastukset, jotka havaitsevat todelliset ongelmat
Neljä shekkiä maksavat kustannukset takaisin ensimmäisen käyttövuoden aikana, ja niiden ohittaminen johtaa siihen, että turvallisista malleista tulee vaarallisia asennuksia.
- Mittaa eristysresistanssi jokaisessa piirissä 500 VDC:llä ennen lämpöeristyksen sulkemista ja uudelleen ennen jännitteen kytkemistä.
- Suorita lämpötutkimus kuormitettuna, kun linja on vakiintunut, kaapelin ollessa päällä ja normaalissa prosessilämpötilassa.
- Tarkista lämpötilaluokka uudelleen aina, kun prosessin lämpötila tai tuote muuttuu; 90 °C:ssa yhteensopiva kaapeli ei välttämättä ole 140 °C.
- Tarkasta kytkentärasian kosteus jokaisen sammutuksen yhteydessä ja säilytä valmiit piirustukset, joissa näkyy jäljitysreititys.
Usein kysytyt kysymykset
Voidaanko itsesäätyvää kaapelia käyttää vyöhykkeellä 1?
Kyllä, kun sillä on oikea vaara-alueen sertifikaatti ja sen vaipan lämpötila pysyy alueen lämpötilaluokan sisällä. Kaapeli itsessään on harvoin ongelma; lopetukset yleensä ovat.
Tarvitseeko vaarallinen alue aina termostaatin?
Ei. Vyöhykkeellä 2, jossa ylläpitolämpötila on alhainen, itsesäätyvä kaapeli ja hyväksytty kytkentärasia riittää usein. Vyöhykkeellä 1, jossa on suuri tehotiheys, termostaatti tai rajoitin pitää T-luokituksen voimassa.
Voiko mineraalieristeisen kaapelin leikata sopivaan pituuteen paikan päällä?
Yleensä ei. MI-kaapeli toimitetaan tehdaspituisina tiivistetyillä päätteillä, joten oikean pituuden tilaaminen on suunnittelutehtävä, ei asennusyksityiskohta.
Entä jos prosessin lämpötila nousee käyttöönoton jälkeen?
Suorita lämpötilaluokan tarkistus välittömästi uudelleen. Linjan lämpötilan nousu 30 °C voi työntää yhteensopivan asennuksen T-luokituksen ulkopuolelle, ja korjaus voi olla eri kaapeliperhe eikä eri termostaatti.
Jos sinulla on alueluokituspiirustus, viivan koko, eristystiedot ja vaadittu ylläpitolämpötila, valinnasta tulee lyhyt suunnittelutehtävä keskustelun sijaan. Lähetä nämä neljä kohdetta insinööreillemme yhteydenottosivu ja palaamme kaapeliperheen, tehotiheyden ja vastaavan Ex-luokituslaitteiston kanssa.
